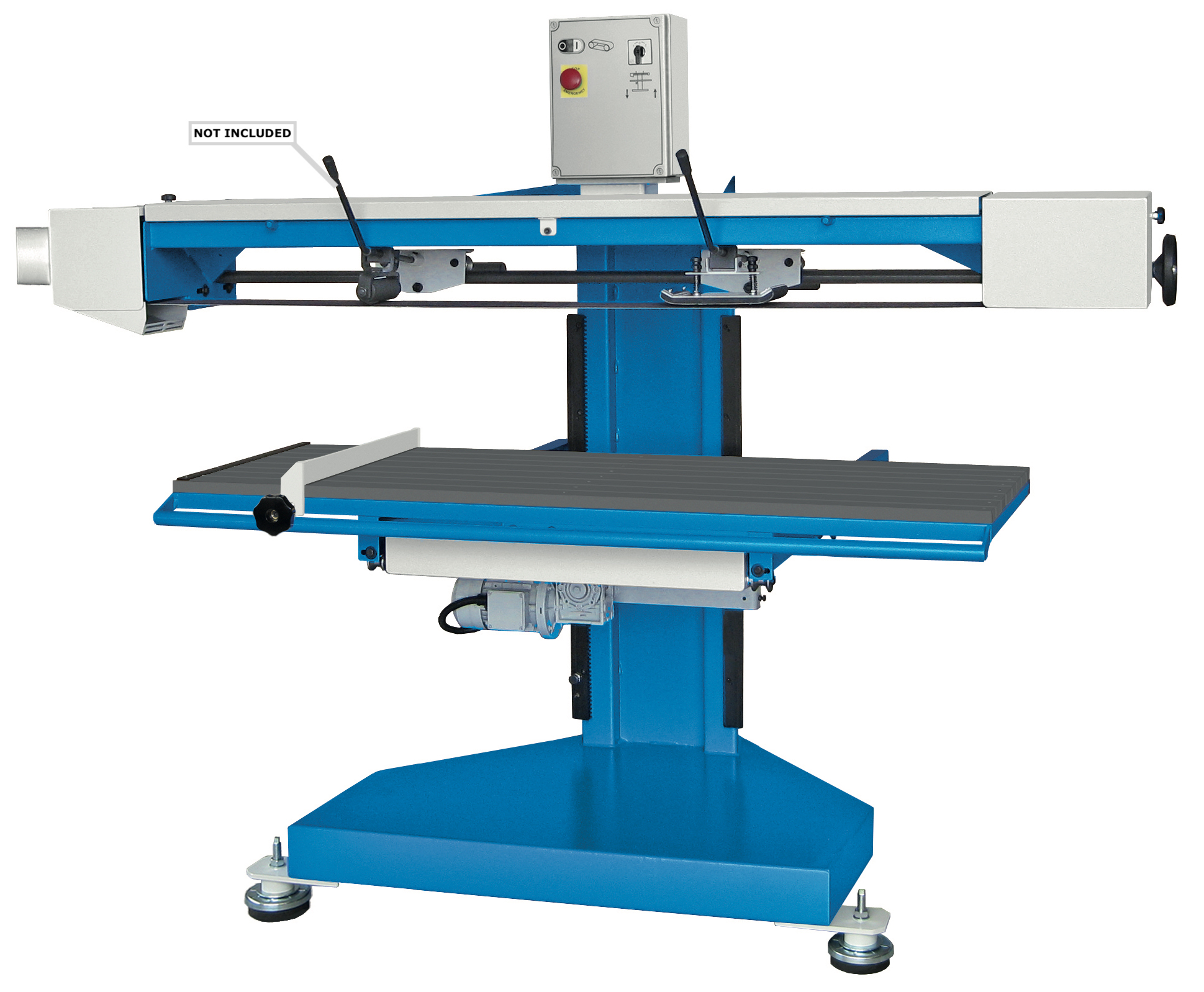

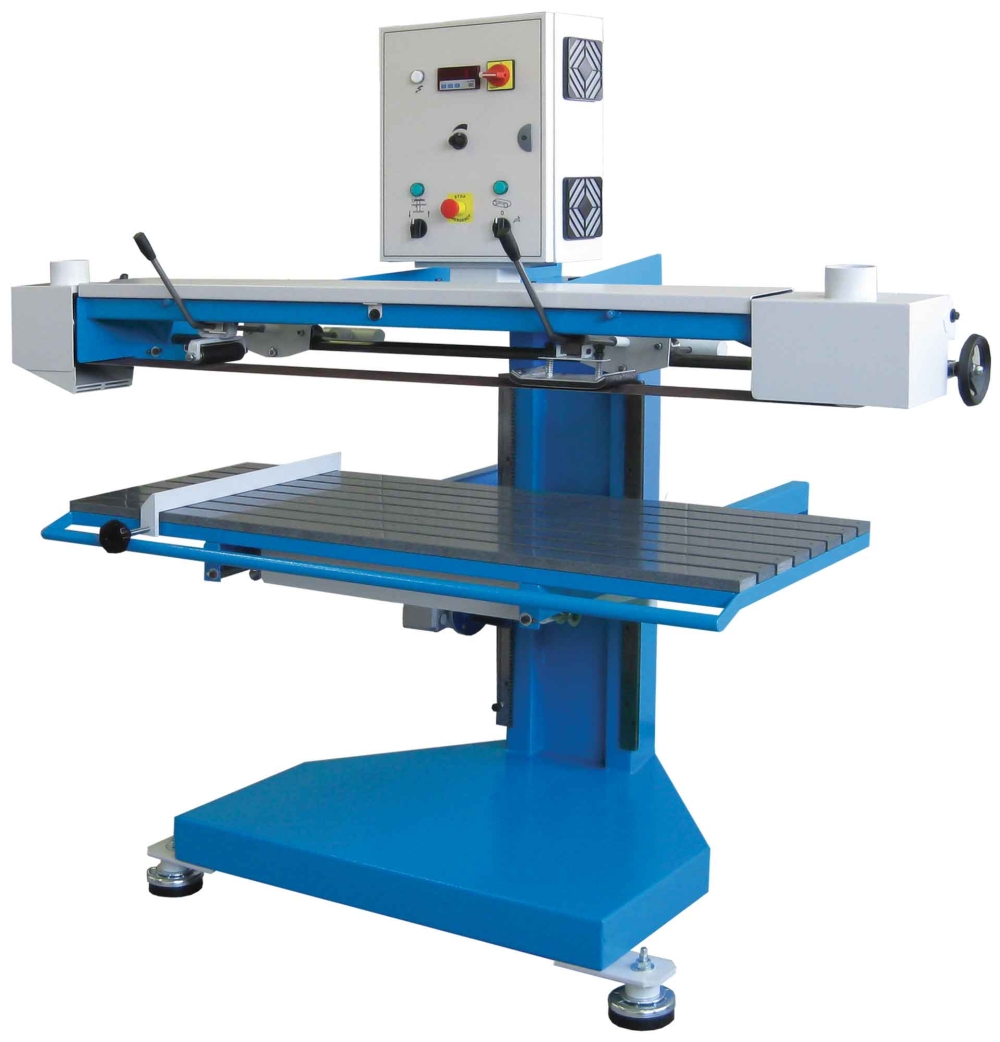

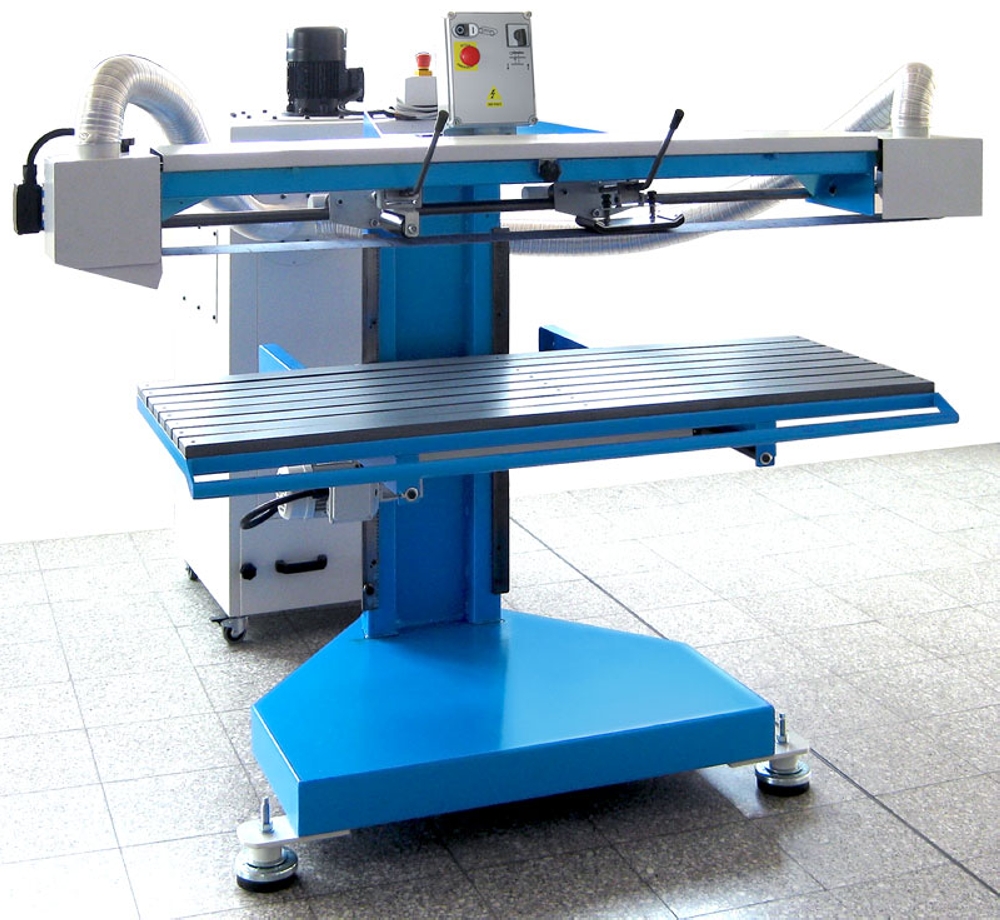

ART.143

Satinatrice a tampone per superfici piane

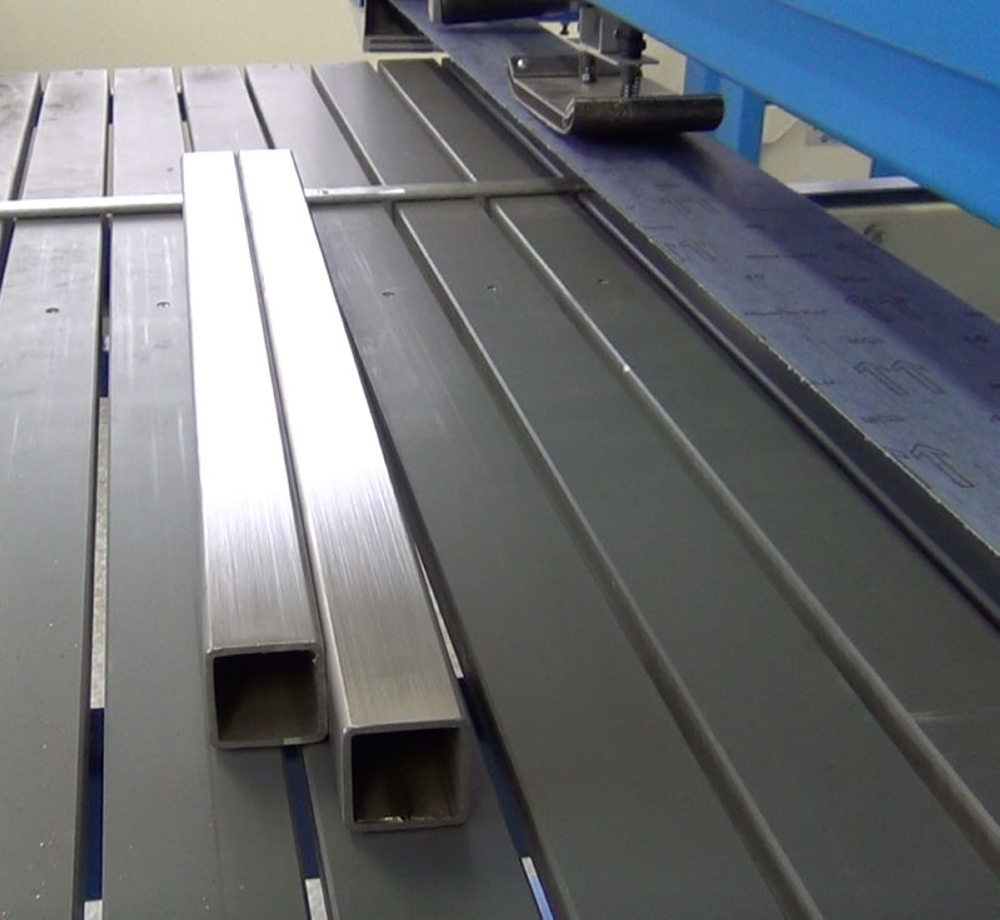

La satinatrice a tampone modello ART.143 consente di effettuare lavorazioni di finitura e di satinatura di superfici piane quali, piatti e lamiere, barre e tubolari a sezione quadra o rettangolare, e sopratutto di grandi dimensioni come carter, scatolati, carenature.

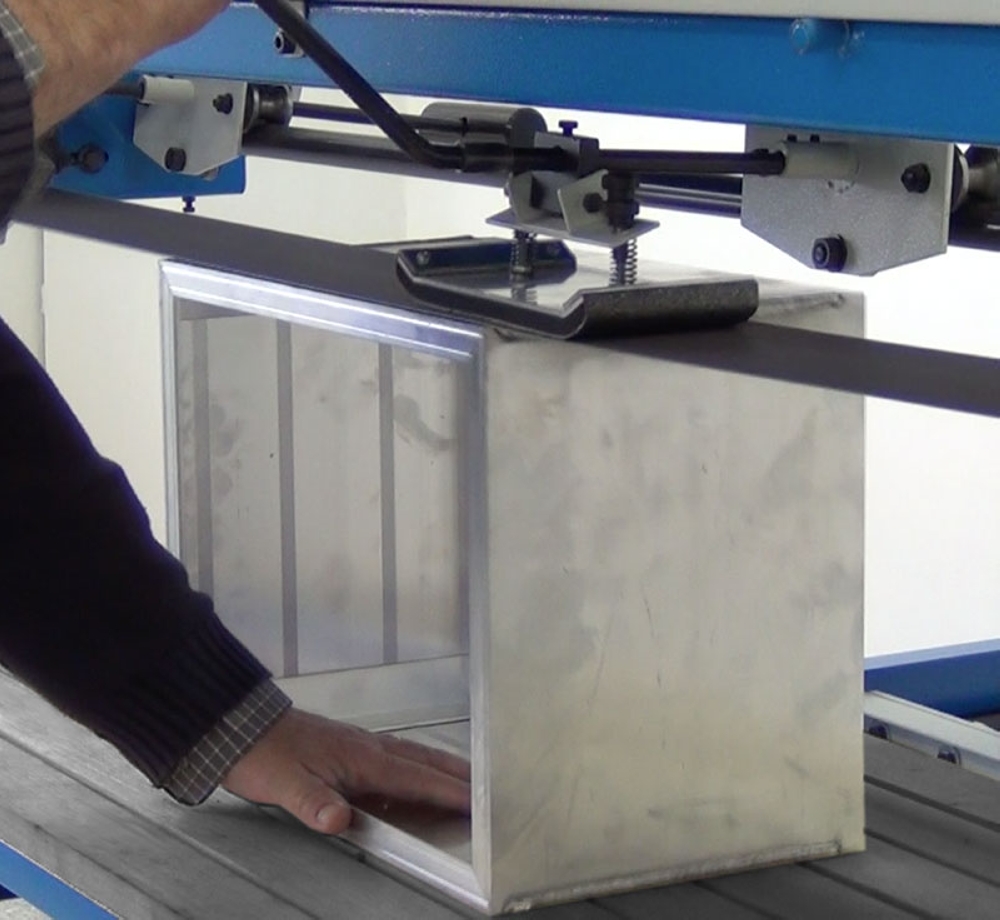

Oltre a lavorazioni di levigatura, satinatura e di finitura in genere è possible effettuare lavorazioni di smerigliatura e di sbavatura su particolari tagliati a cesoia oppure con taglio termico come ossitaglio e laser. Inoltre è possibile eseguire sbavature per rimuovere cordoni di saldatura su scatolati e carenature.
Si possono montare nastri di qualsiasi tipologia di grana abrasiva (corindone, zirconio, ceramico, diamantato, agglomerato, sughero, Trizact, Scotch-Brite etc. etc.) per ottenere differenti qualità di finitura.

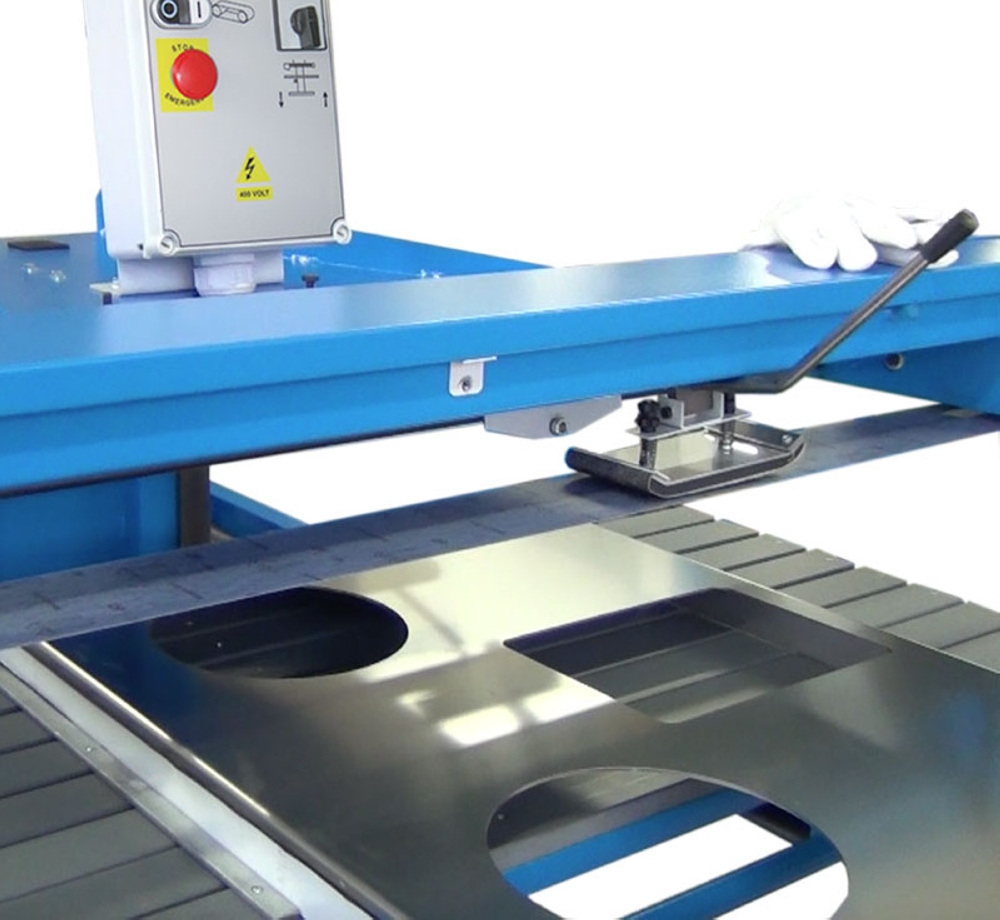

La lavorazione dei particolari avviene per mezzo di un nastro abrasivo e di un tampone che è movimentato manualmente dall'operatore.
I particolari da lavorare vengono posizionati sulla tavola d'appoggio che è rivestita da materiale ignifugo ed è motorizzata elettricamente per regolare l'altezza in base allo spessore dei particolari.
La macchina può essere accessoriata da diversi optional oltre a tutte le svariate dotazioni incluse di serie che potete vedere nelle sezioni sotto dedicate.

Video

Specifiche tecniche

Alimentazione elettrica
400 | 50 | 3
Volt | Hz | Fasi
Potenza motore
1,5 ( 2 )
kW ( hp )
Velocità motore
2800
giri/min
Ingombro macchina (Larghezza x Profondità x Altezza)
2000 x 1200 x H. 1700
mm
Peso macchina standard
230
kg
Quantità nastro abrasivo
1
Nr.
Dimensione nastro abrasivo
120 x 4000
mm
Velocità periferica nastro abrasivo
22
m/sec
Spessore consentito particolare
min. 1 ÷ max. 560
mm
Lunghezza consentita particolare
max. 1500
mm
Larghezza consentita particolare
max. 550
mm
Peso consentito particolare
max. 50
kg

Dotazioni di Serie

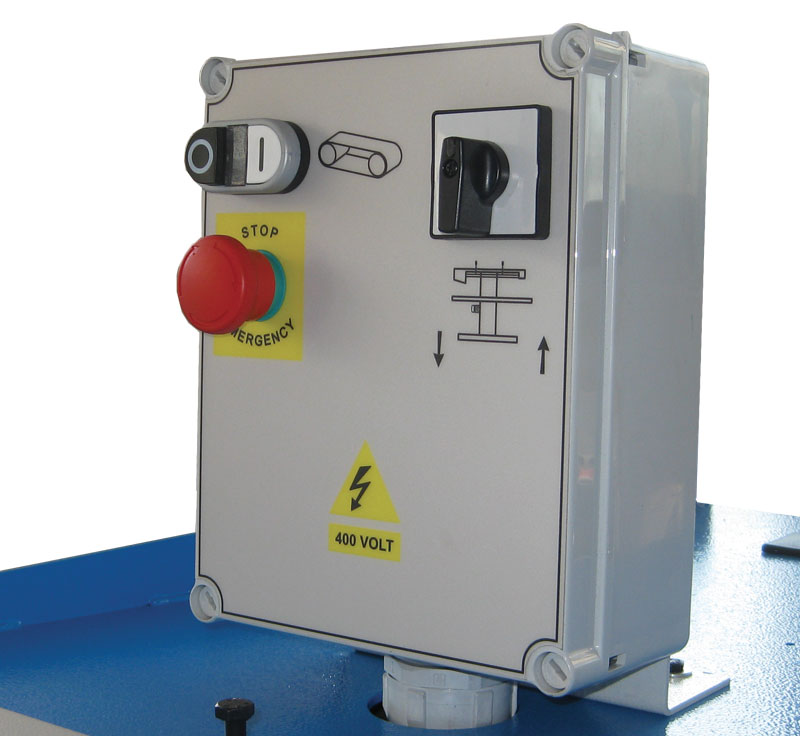

Pannello elettrico a bassa tensione
Il pannello elettrico a bassa tensione è posizionato su fronte macchina per facilitare l'operatore il controllo della macchina durante la lavorazione. E' dotato di selettore di regolazione altezza tavola, pulsante di stop-emergenza, dispositivo elettrico anti-ripartenza in caso di interruzione della tensione per protezione di avviamenti imprevisti.

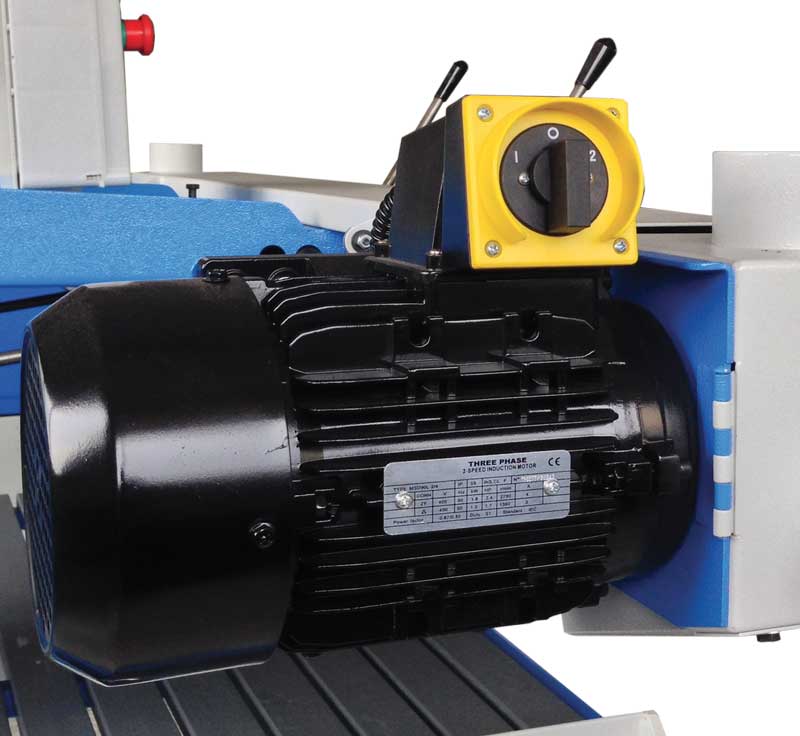

Motore elettrico a due velocità
Il motore del nastro abrasivo è a due velocità 1400-2800 giri/min con selettore posizionato sul motore.

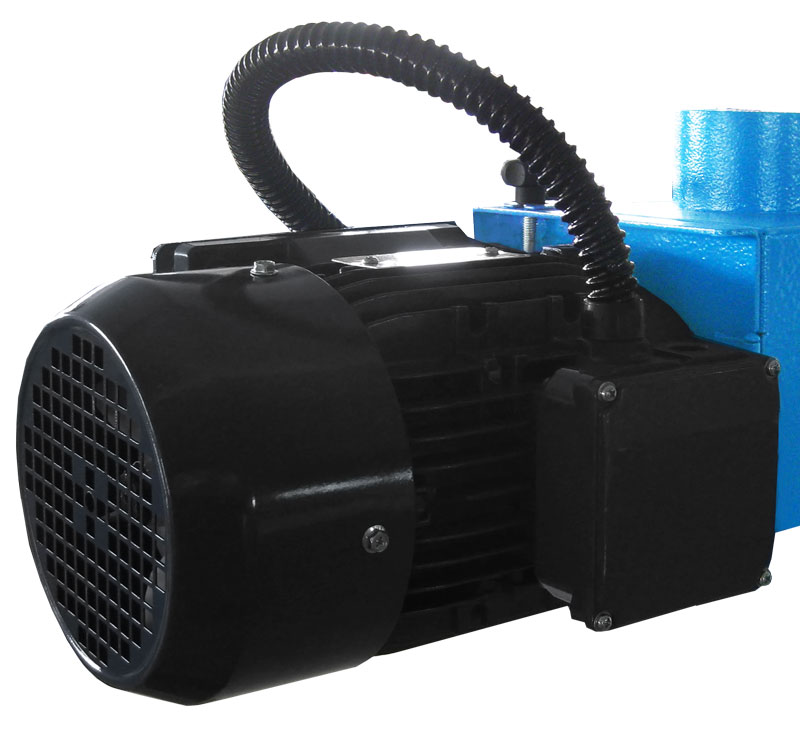

Motore elettrico con frenatura elettronica
Il motore elettrico del nastro abrasivo è dotato di una scheda elettronica di frenatura che interviene premendo il pulsante di emergenza consentendo un arresto tempestivo della macchina e garantendo maggior sicurezza all'operatore.

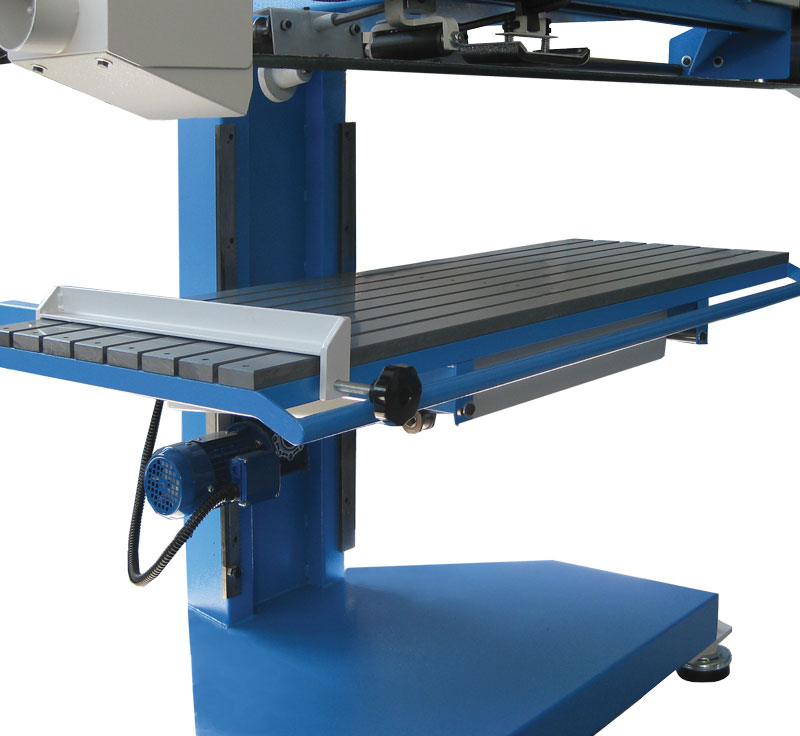

Tavola di lavoro motorizzata
La tavola di lavoro motorizzata supportata dalla robusta struttura monocolonna, è regolabile in altezza tramite il selettore posto sul pannello elettrico ed è movimentata da un motoriduttore con cremagliera. E' rivestita con materiale ignifugo ed è dotata di un dipositivo di fermo dei particolari regolabile su tutta la lunghezza della tavola.

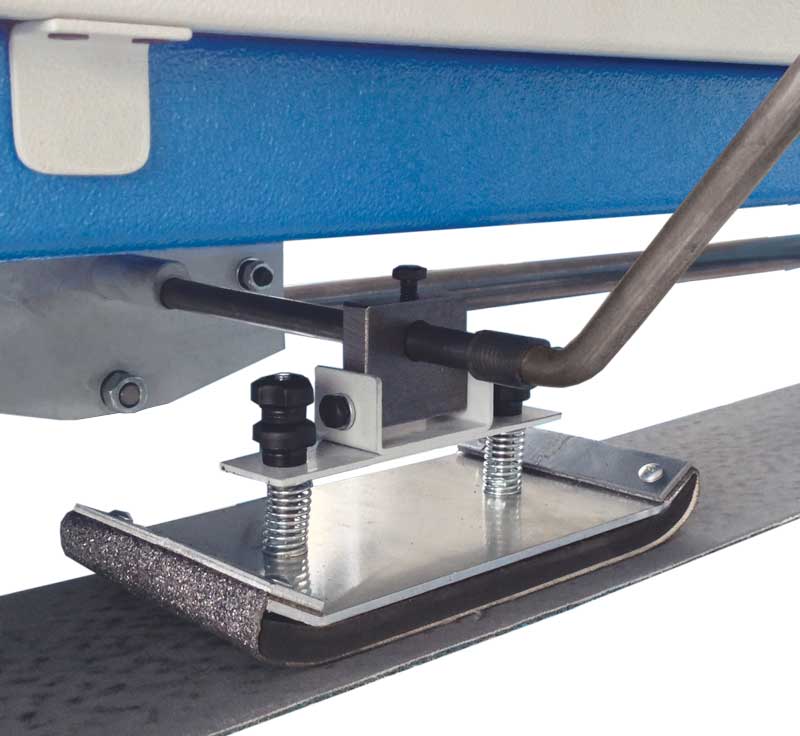

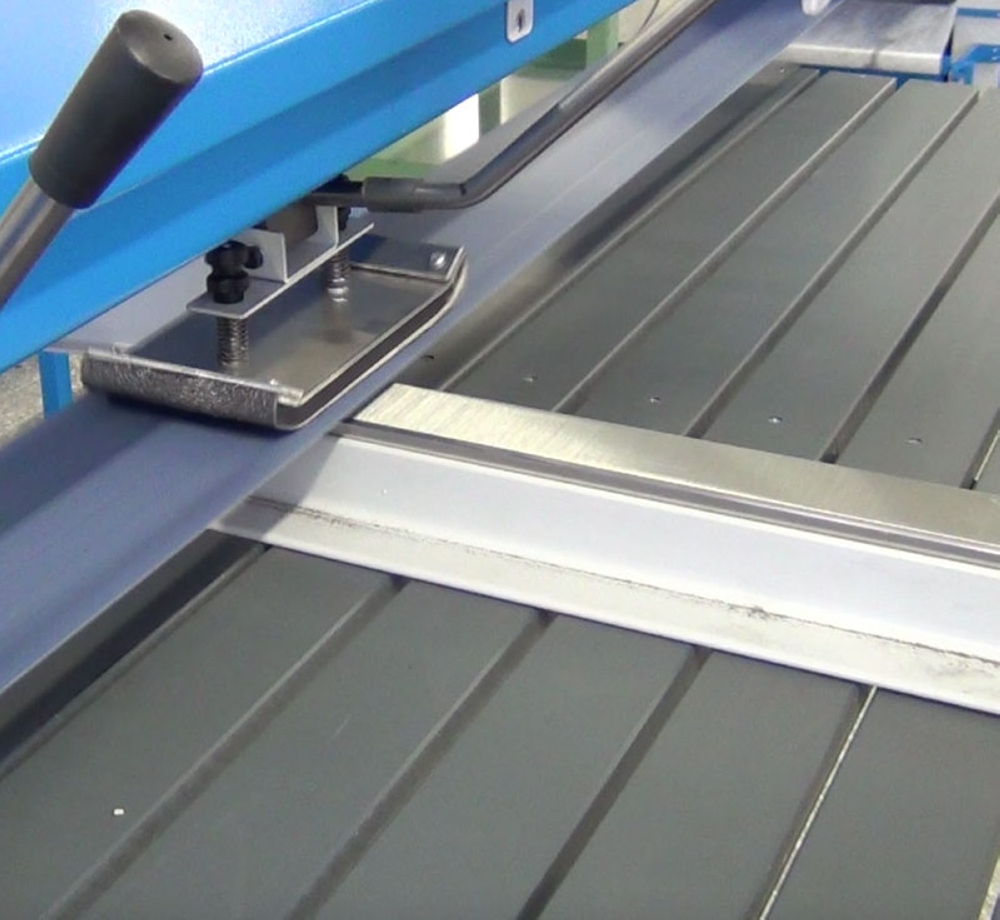

Tampone per superfici piane
Tampone adatto per eseguire lavorazioni di finitura e sbavatura di superfici piane. E' supportato da due molle che permettono di variare la pressione di levigatura. E' rivestito in gomma per avere un supporto morbido dietro al nastro e permettere la massima aderenza su superfici piane irregolari. Infine è rivestito da una tela grafitata per migliorare lo scorrimento del nastro.

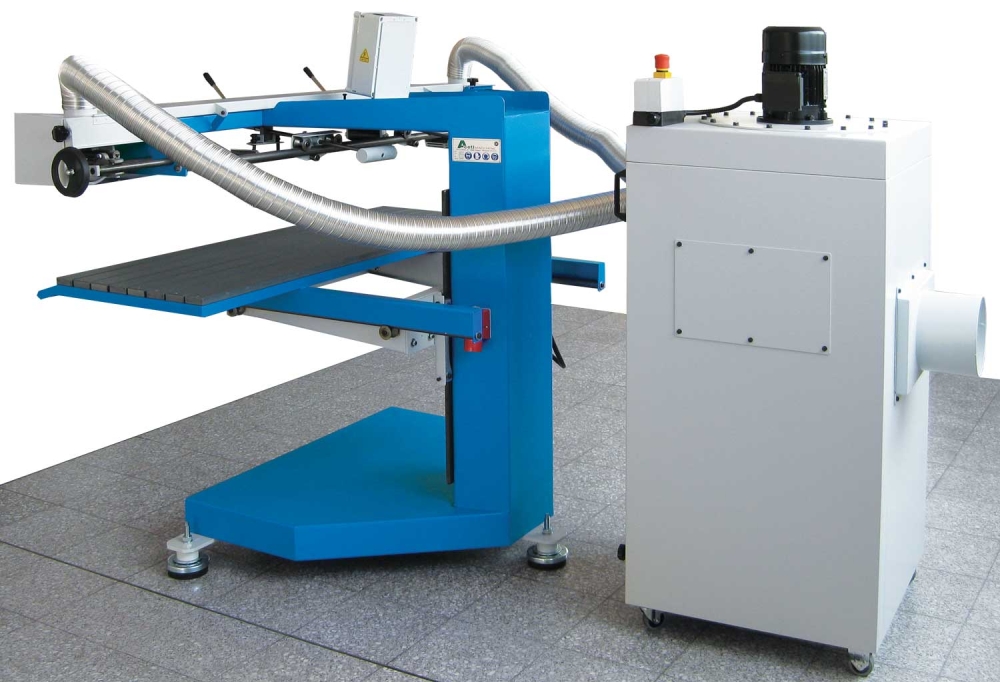

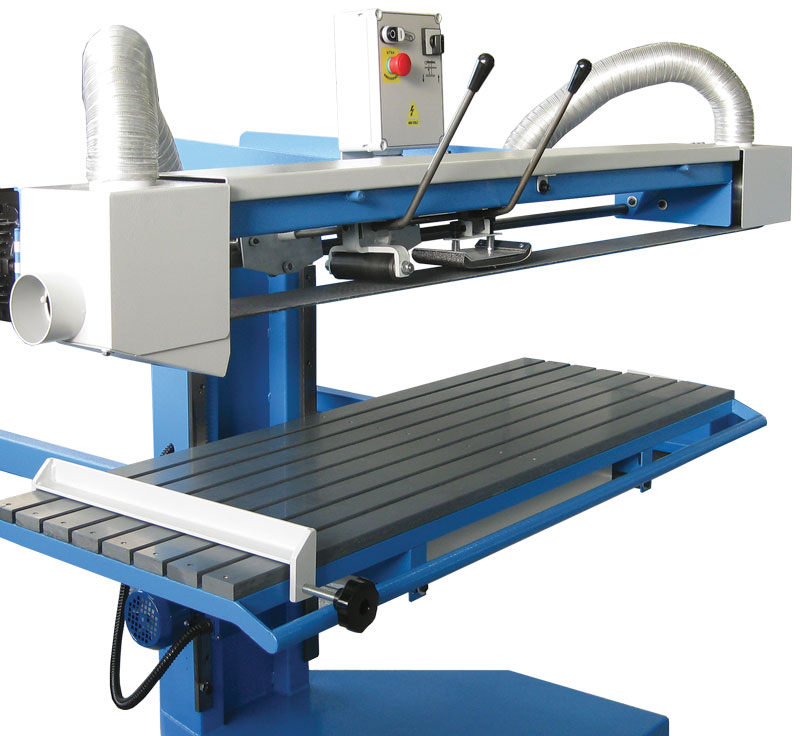

Carter aspirazione a tre bocche aspiranti
Il carter di copertura del nastro abrasivo è dotato di tre bocche aspiranti (diametro 80 mm) per collegare la macchina all'aspiratore direttamente sulle due ruote di trascinamento del nastro abrasivo oppure solamente sulla sola ruota motrice mantenendo pulita la tavola appoggio pezzi e l'ambiente di lavoro.

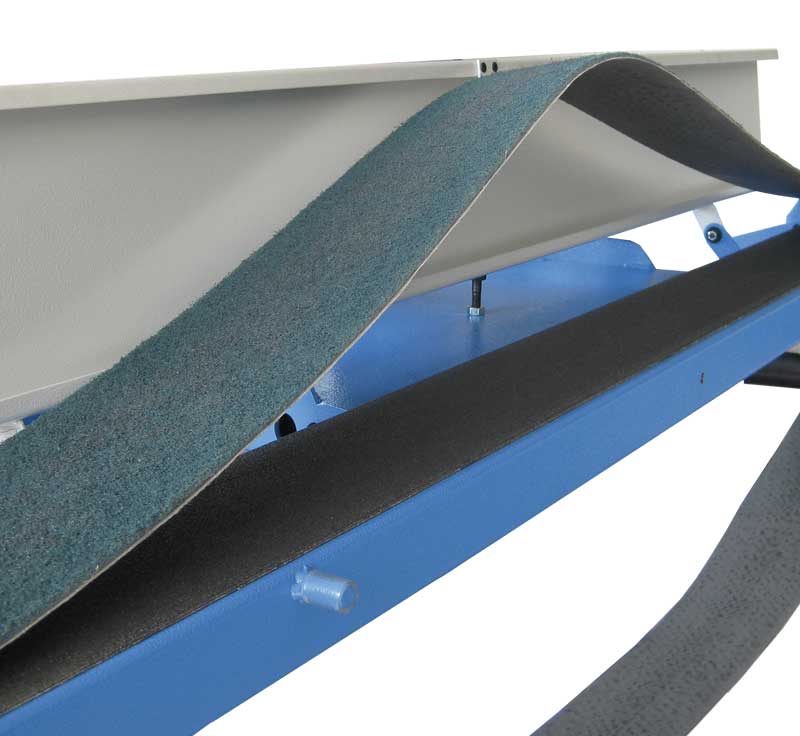

Tela grafitata
La striscia in tela grafitata fissata sul piano sotto al nastro abrasivo ha lo scopo di migliorare lo scorrimento ed il raffreddamento del nastro abrasivo durante la lavorazione.
Nastro abrasivo
Il nastro abrasivo allo zirconio è montato in macchina pronto all'uso.

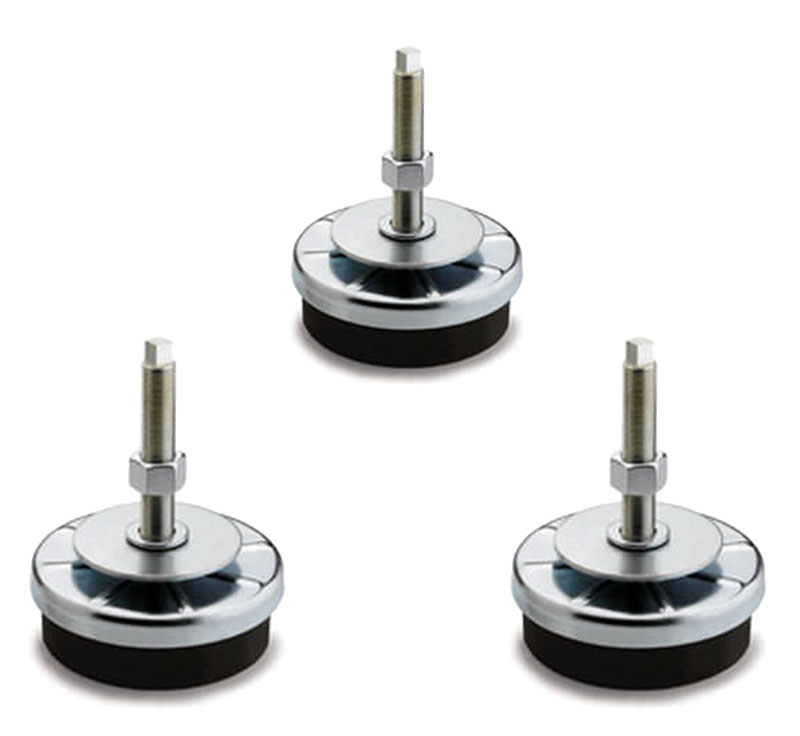

Piedi di livellamento antivibranti (Nr.3)
Il robusto basamento è dotato di piedi di supporto antivibranti che permettono di livellare perfettamente la macchina e di ridurre al minimo le vibrazioni durante la lavorazione.
Set chiavi di servizio
Macchina corredata di un set di chiavi di servizio idonee per la regolazione e manutenzione della macchina.
Manuale istruzioni ed uso
Macchina corredata di manuale d'istruzioni ed uso completo di certificato di conformità CE, scheda di collaudo ed esplosi con la relativa lista ricambi.
Macchina a norme CE
Macchina con marchio di conformità CE realizzata rispettando i requisiti delle più recenti direttive che la riguardano.
Garanzia a norme Europee
I severi test di collaudo garantiscono che vengano rispettati tutti i requisiti e gli standard necessari per ottenere la garanzia a norme Europee. Sin dal progetto dedichiamo molta cura ed attenzione nel realizzare la macchina con elevato livello qualitativo per consegnare macchine che durano nel tempo.

Accessori Optional

cod. VTSP:  Voltaggi elettrici speciali
A richiesta è possibile fornire la macchina con motore e quadro elettrico per alimentazione elettrica con voltaggi diversi dallo standard ( Ad esempio: Volt 230 | 50 Hz | 3 Fasi - Americani: Volt 460 | 60 Hz | 3 Fasi - Volt 230 | 60 Hz | 3 Fasi - Giapponesi: Volt 200 | 50-60 Hz | 3 Fasi ).

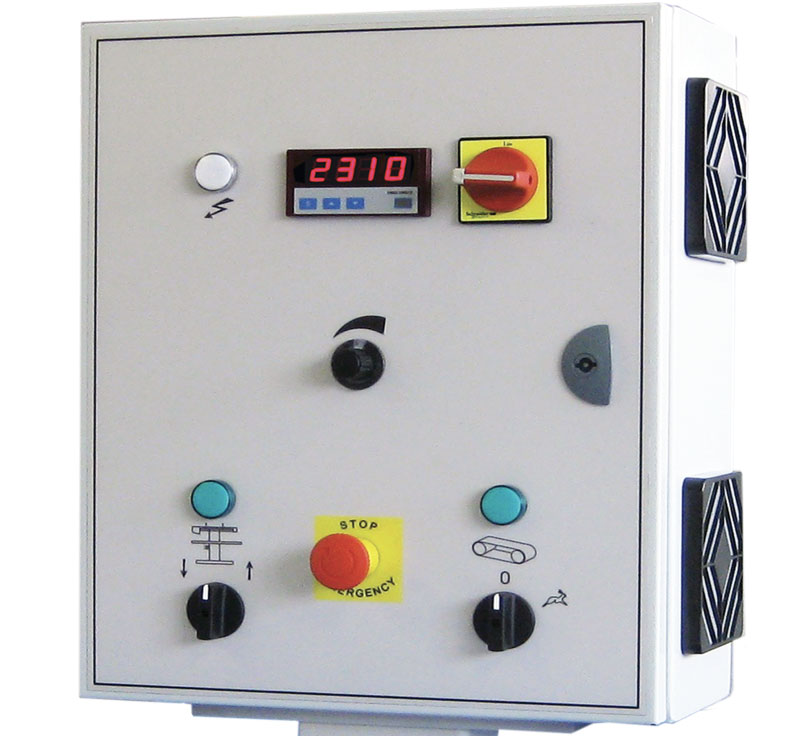

cod. INV143:  Inverter per regolazione velocità nastro abrasivo
Supplemento per l'aggiunta dell'inverter per la regolazione elettronica della velocità del nastro abrasivo da 150 a 3000 giri/min e del pannello elettrico accessoriato di potenziometro, visualizzatore digitale e filtri di raffreddamento quadro elettrico. L'inverter permette all'operatore di variare la velocità di taglio più idonea al tipo di materiale ed al grado di finitura che si vuole ottenere.

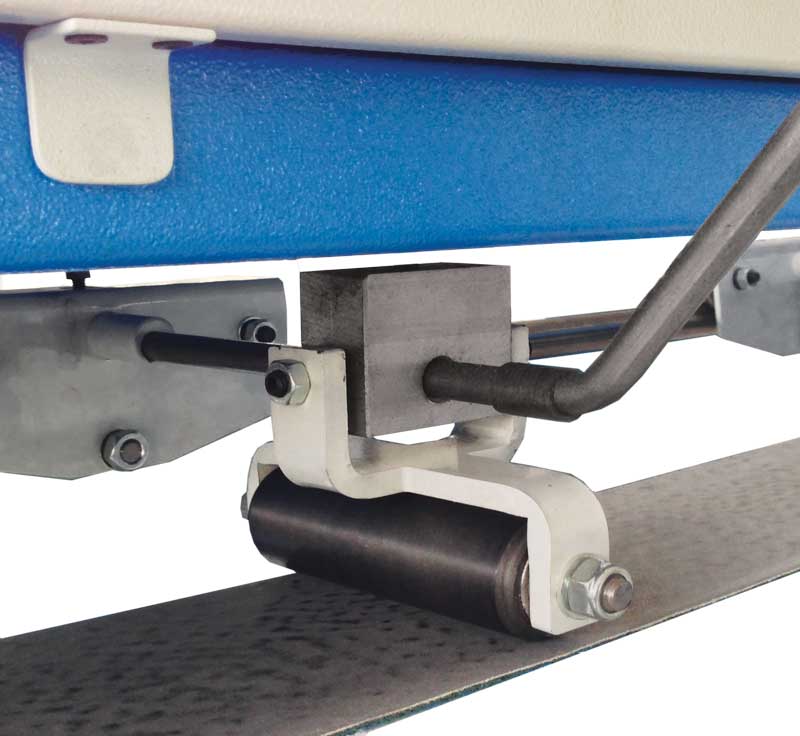

cod. TAR.143:  Tampone a rullo per profili angolari
Tampone adatto per eseguire lavorazioni di finitura e sbavatura su profili angolari arrotondati come carenature e scatolati, in particolar modo per eseguire sbavature su cordoni di saldatura.

Consumabili

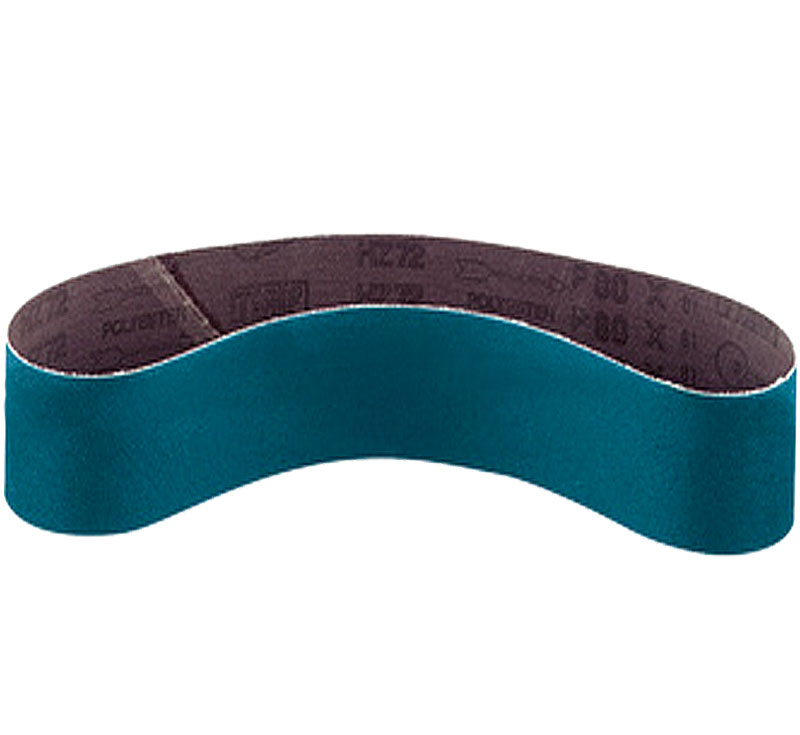

cod. 148/H:  Nastro abrasivo
Nastro abrasivo di dimensione 120x4000 mm. Grane varie da P36 a P180.

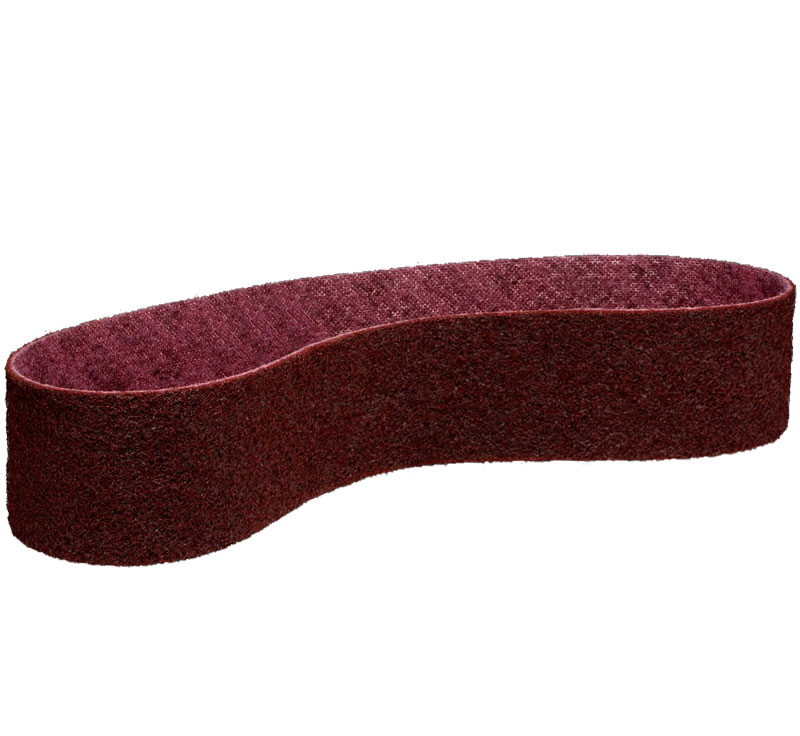

cod. 149/F:  Nastro 'Scotch-Brite'
Nastro in 'Scotch-Brite' di dimensione 120x4000 mm. Grane varie.
La presente scheda prodotto non costituisce obbligo contrattuale.
Ci riserviamo di modificare e/o migliorare le proprie macchine senza obbligo di preavviso.
Alcune fotografie ed illustrazioni hanno valore puramente dimostrativo e potrebbero differire da quelle reali.
