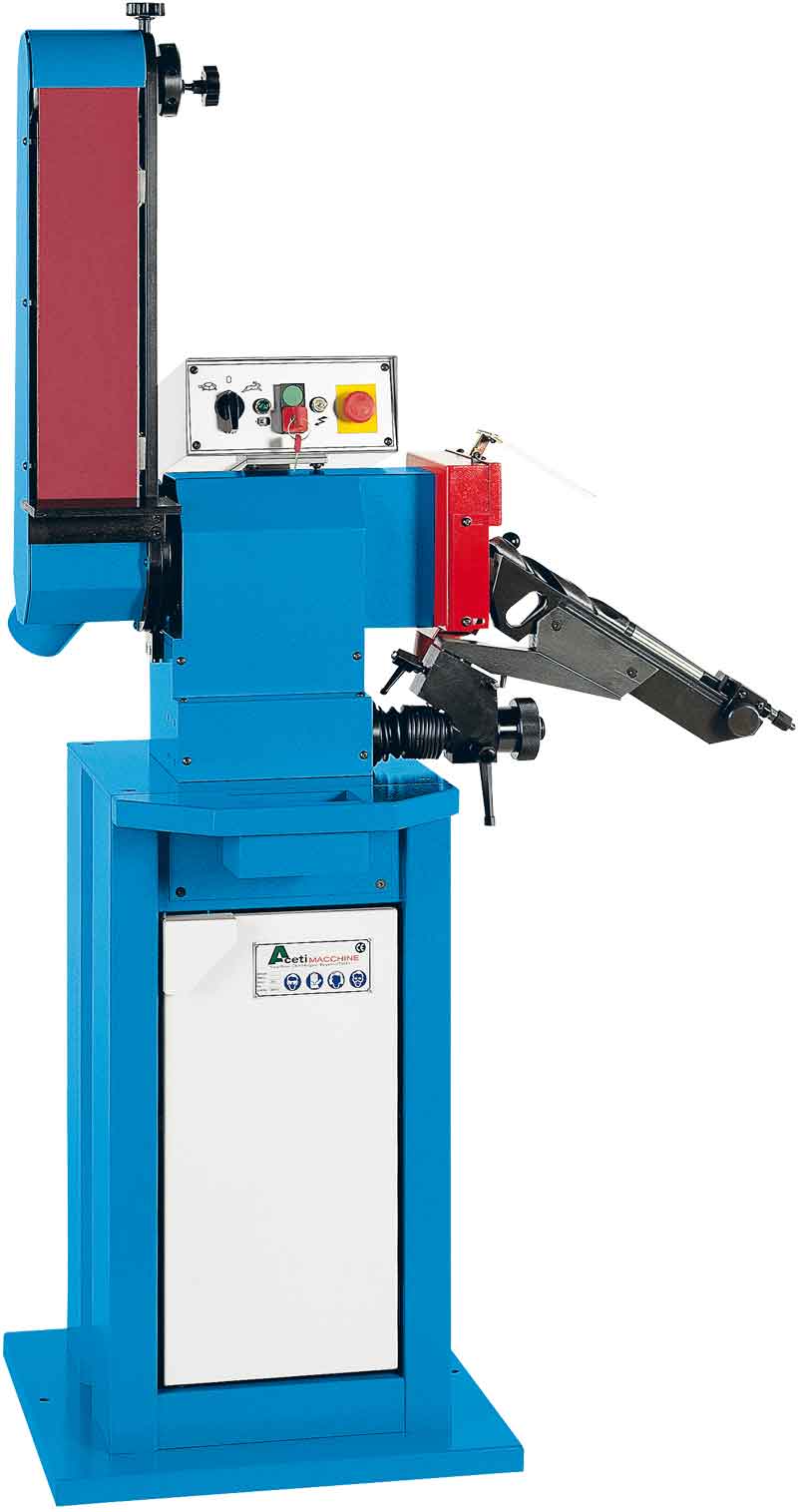

ART.104

Affilapunte

ART.104 - Affilapunte

Video

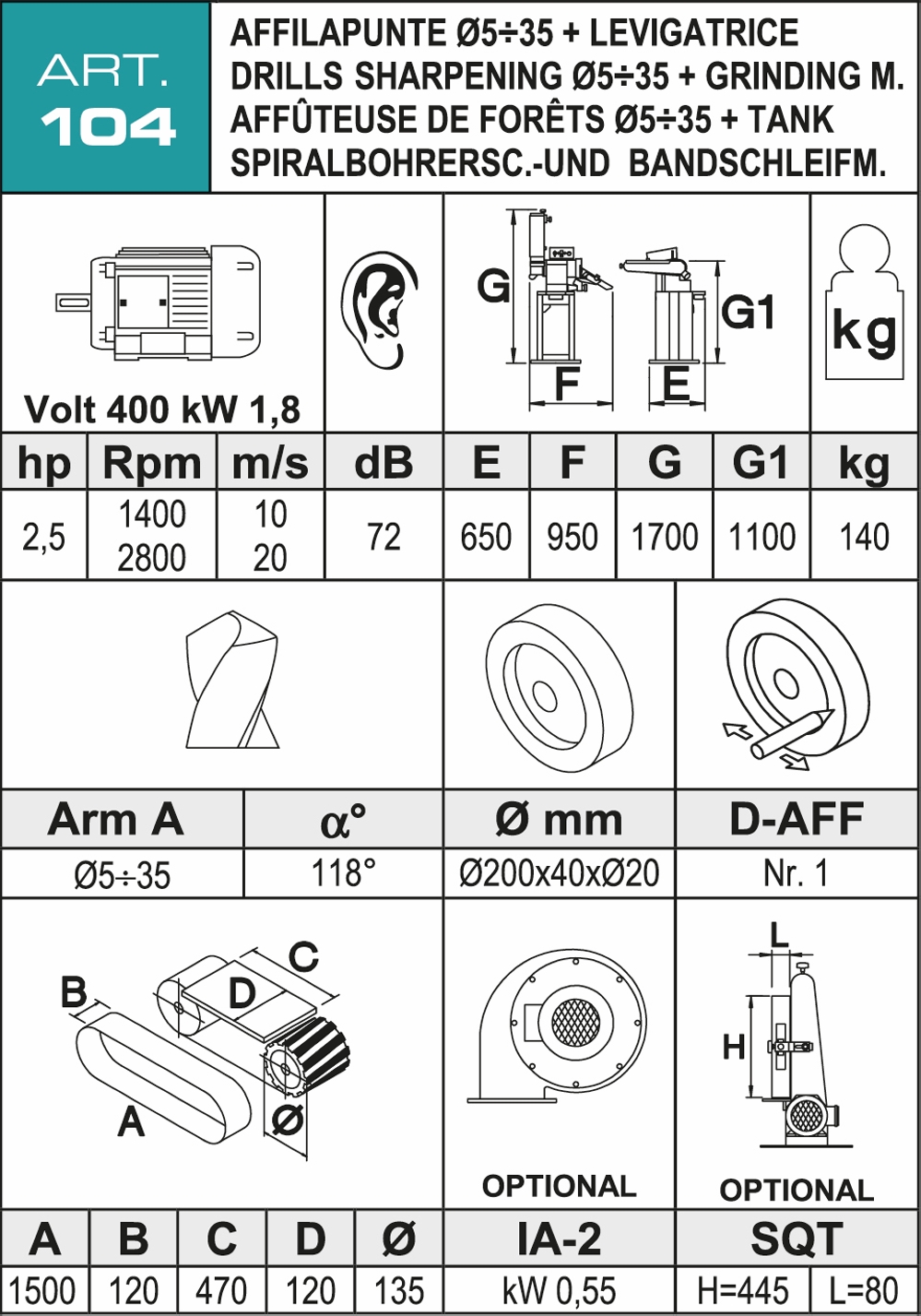

Specifiche tecniche

Alimentazione elettrica
400 | 50 | 3
Volt | Hz | Fasi
Potenza motore
1,9 - 1,1 ( 2,5 - 1,5 )
kW ( hp )
Velocità motore
2800 - 1400
giri/min
Emissione acustica
72
dB
Ingombro macchina (Larghezza x Profondità x Altezza)
950 x 650 x H. 1700
mm
Peso macchina standard
140
kg

Unità di levigatura

Dimensione nastro abrasivo (Largo x Sviluppo)
120 x 1500
mm
Velocità periferica
20 - 10
m/sec
Dimensione piano di lavoro (dietro nastro abrasivo)
120 x 470
mm
Dimensione ruota motrice
ø 135
mm
Braccio orientabile
0 ÷ 90
°

Unità affilapunte "A"

Diametro punta
5 ÷ 35
mm
Angolo di affilatura
118
°
Dimensione mola a tazza
ø 200 x 40 x ø 20
mm
Velocità periferica
30 - 15
m/sec

Dotazioni di Serie

Base
Robusto basamento con alla base gomme antivibranti ed all'interno un utile ripiano porta utensili.
Pannello elettrico
Comandi elettrici a bassa tensione con dispositivo di blocco a lucchetto integrato nell'interruttore elettrico generale e stop di emergenza.
Scheda elettronica freno motore
Frenatura elettronica del motore e funzione anti ripristino in sicurezza.
Motore
Motore elettrico a 2 velocità.
Braccio levigatrice orientabile
Braccio levigatrice orientabile da 0° a 90° e posizioni intermedie.
Tipi di lavorazione
Tre tipi di lavorazione: in piano con supporto, su ruota gommata, su ruota gommata con supporto.
Piano di lavoro
Dietro il nastro abrasivo è presente un resistente piano in acciaio di riscontro sostituibile nel tempo.
Ruota motrice
Ruota motrice gommata, scanalata e bilanciata per un migliore trascinamento del nastro abrasivo.
Nastro abrasivo
Nastro abrasivo montato sulla macchina pronto all'uso.
Carter levigatrice
Carter levigatrice con predisposizione allacciamento impianto aspirazione.
Braccio oscillante
Braccio oscillante per l'affilatura di punte elicoidali con diametri compresi tra Ø5 a Ø35mm.Braccio oscillante regolabile in posizione assiale, per mantenere la distanza minima con la mola a tazza.Braccio oscillante regolabile lungo il lato della mola abrasiva, in modo da sfruttare tutta la superficie tagliente.
Slitta per regolazione
Braccio con slitta per la regolazione della lunghezza della punta.
Lavorazione
Affilatura micrometrica tramite l'avvicinamento controllato alla mola abrasiva.
Mola a tazza
Mola abrasiva a tazza montata sulla macchina pronta all'uso.
Accessori di bloccaggio
Flangia in acciaio di bloccaggio e riduzione per spazzola, ruota lamellare con distanziali e dadi di serraggio.
Carter aspirazione
Carter con predisposizione allacciamento impianto aspirazione con predisposizione allacciamento impianto aspirazione.
Ripari antiscintille
Protezione trasparente parascintille con articolazione frizionata.
La presente scheda prodotto non costituisce obbligo contrattuale.
Ci riserviamo di modificare e/o migliorare le proprie macchine senza obbligo di preavviso.
Alcune fotografie ed illustrazioni hanno valore puramente dimostrativo e potrebbero differire da quelle reali.
